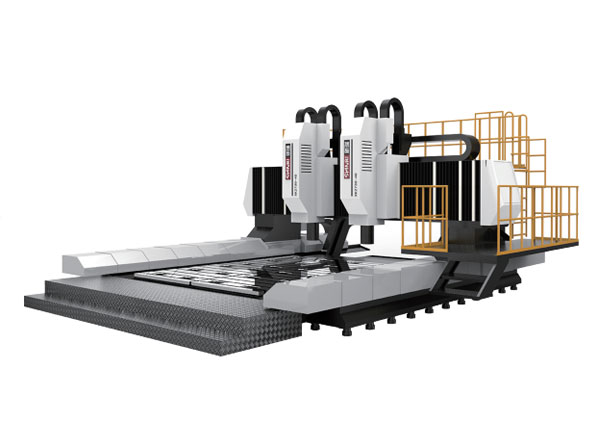

該機床是一臺龍門移動式的雙主軸工位的龍門鉆床，是一臺高效機床。
該機床由固定工作臺、左右床身、左右立柱、橫梁、雙拖板、雙滑枕、冷卻系統、防護系統、潤滑系統、排屑系統、液壓系統、氣動系統和控制系統等部分組成，其中左右立柱和橫梁組成移動龍門框架，橫梁在Z方向上固定，龍門框架沿導軌作X方向的水平運動，兩拖板安裝在橫梁上，沿橫梁導軌作Y方向的左右運動，兩滑枕分別在兩拖板上作Z方向的垂直運動。
機床X、Y軸采用滾動導軌結構，Z軸、采用滑動導軌結構。橫梁采用了反變形技術保證機床加工時Y軸直線度。滑枕采用了液壓平衡技術。
為了提高加工效率，機床具有穩定可靠的內外冷卻系統功能。主軸內冷卻由主軸中心出水，主軸內冷最大流量為20L/min，壓力20bar；主軸外冷最大流量為75L/min，壓力3bar。
ZK27-S系列雙軸數控龍門鉆銑床
| ZK2725-S | ZK2730-S | ZK2735-S | ZK2740-S | ||
| 工作臺尺寸 table size | mm | 3000/4000×2500 | 3000/4000×3000 | 3000/4000×3500 | 3000/4000×4000 |
| X1/X2軸行程 X1/X2 travel | mm | 3200/4200/3200/4200 | 3200/4200/3200/4200 | 3200/4200/3200/4200 | 3200/4200/3200/4200 |
| Y1/Y2軸行程 Y1/Y2 travel | mm | 2000/2000(兩主軸開到中間，兩主軸之間最小距離500mm)Two main shaft to the middle, minimum distance between two main shaft 500 mm | 2000/2000(兩主軸開到中間，兩主軸之間最小距離500mm)Two main shaft to the middle, minimum distance between two main shaft 500 mm | 2500/2500(兩主軸開到中間，兩主軸之間最小距離500mm)Two main shaft to the middle, minimum distance between two main shaft 500 mm | 3000/3000(兩主軸開到中間，兩主軸之間最小距離500mm)Two main shaft to the middle, minimum distance between two main shaft 500 mm |
| Z1/Z2軸行程 Z1/Z2 travel | mm | 500/500 | 500/500 | 500/500 | 500/500 |
| 工作臺承重 table loading | kg/m2 | 5000 | 5000 | 5000 | 5000 |
| 過龍門寬度 cross gantry width | mm | 3500 | 4000 | 4500 | 5000 |
| 主軸轉速 spindle speed | r/min | 4000 | 4000 | 4000 | 4000 |
| 主軸最大扭矩Spindle maximum torque | Nm | 560/760 | 560/760 | 560/760 | 560/760 |
| 最大鉆孔直徑Maximum drilling diameter | mm | φ55 | φ55 | φ55 | φ55 |
| 最大攻絲Max.tapping | mm | M36 | M36 | M36 | M36 |
